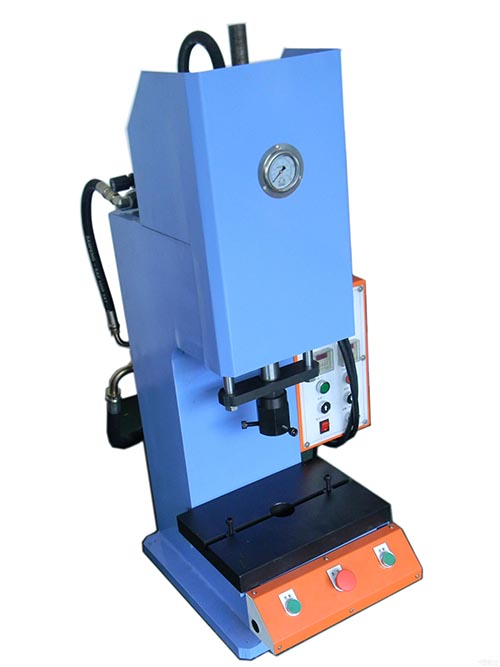

油壓機具有高精度、高安全性、低噪音等特性，但是在使用時候也會出現故障，今天健隆小編就油壓機上滑塊無法正?；爻踢M(jìn)行詳細說明，快來一起看看吧。
1、故障現場描述。開始工作時運行正常，工作一段時間后出現上滑塊無法回程現象，回程按鈕指令無效，機床無法正常運行。
2、故障分析。分析此故障前，先簡要闡述油壓機回程時的工作原理：滑塊依靠回程缸進油管路進油產生向上的提升力以及主油缸的出油管路卸荷實現回程動作。油壓機在工作過程中滑塊出現無法回程，說明滑塊下行正常，回程異常，即是說滑塊下行時主油缸進油管路正常，滑塊回程時主油缸回油以及回程缸進油可能存在異常。另外，滑塊回程時電氣控制系統的輸入輸出點也可能存在異常，同樣采取故障樹的方法使故障問題條理化。
3、故障診斷。首先，應用SLC500 PLC在線監控功能排查各控制點及控制閥輸入、輸出是否正常，檢查發現輸入、輸出正常，事實證明電氣控制不存在異常，故障問題源于液壓系統，問題點就集中在主油缸回油管路與回程缸進油管路。然后，檢查兩管路中的電磁換向閥與電磁換向閥是否正常，電磁換向閥通過得、失電推動主閥芯移動與控制油路相通，實現滑塊的上升與下降及回程缸的回程。
檢查發現電磁換向閥與電磁換向閥換向動作及動作聲響正常，基本排除電磁換向閥引發故障原因。為進一步確認故障點，在滑塊回程時，通過遠程控制壓力表指針讀數及泄壓壓力表確定主油缸回油管路正常。問題點最終鎖定在回程缸進油管路，若是回程缸沒有進油或壓力不夠都可能影響滑塊無法回程，若是液控單向閥的原因，存在閥芯卡滯與彈簧失效兩種情況。
拆解檢查液控單向閥發現閥芯動作異常，且彈簧已損壞，為提高維修速度，更換同型號液控單向閥，但故障并未完全解決，故判定溢流閥同時存在問題。經檢查發現溢流閥閥芯動作正常，但內部彈簧損壞，溢流閥調壓作用失效，回程缸無法建立回程壓力，滑塊無法回程。最后修復溢流閥，故障排除。
4、糾正預防。對于此類故障涉及原因多且有些復雜，需逐層分析排查，盡可能運用可知的機床信息排除干擾因素，確定故障本因。針對控制閥失效問題，其中閥芯卡滯是由于長時間工作使閥芯磨損、油液污染雜質阻塞、油液中含有水分使閥芯生銹等原因引起，彈簧損壞則是彈簧強度不高、老化磨損、控制閥壓力調定不良、閥芯卡滯等所致。在日常維護保養中，需特別注意上述不良狀況的發生以及充分利用PLC的自診斷功能。
